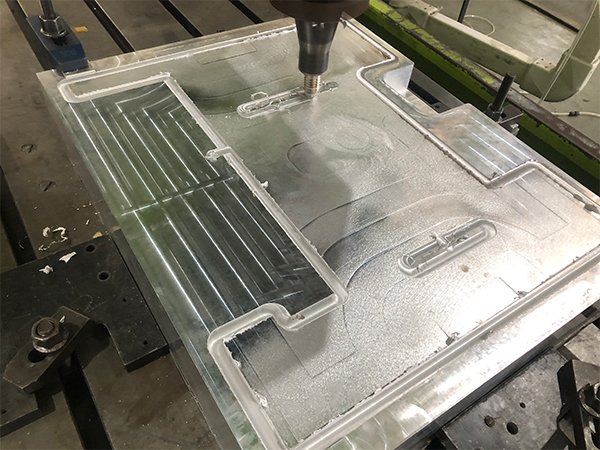

搅拌摩擦焊方法与常规摩擦焊一样。搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。不同之处在于搅拌摩擦焊 焊接过程是由一个圆柱体或其他形状(如带螺纹圆柱体)的搅拌针(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化。同时对材料进行搅拌摩擦来完成焊接的。焊接过程如图所示。在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转，边沿工件的接缝与工件相对移动。焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。

搅拌摩擦焊适用范围

       在焊接过程中，搅拌针在旋转的同时伸入工件的接缝中，旋转搅拌头(主要是轴肩)与工件之间的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料逐渐沉积在搅拌头的背后，从而形成搅拌摩擦焊焊缝。搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。但焊接设备及夹具的刚性是极端重要的。搅拌头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短。应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。针对匙孔问题，已有伸缩式搅拌头研发成功，焊后不会留下焊接匙孔。

       焊核区材料经受的严重变形和摩擦热，由晶粒尺寸为1-15μm不等的细小等轴再结晶组织组成。再结晶组织的内部为低密度的位错，但也有发现再结晶组织的内部却有高密度的亚晶界、亚晶和位错。在铝合金和其他有些的合金中焊核区可以观察到类似“洋葱环”结构。

       在母材和焊核区之间是搅拌摩擦焊特有的热力影响区。热力影响区的特征是存在高度变形的结构。焊核区周围母材晶粒被拉长变形，尽管热力影响区也经历了塑性变形，却由于没有足够大的应力，不发生再结晶。在热力影响区也有强化相的溶解、粗化，这取决与热力影响区经历的热循环强度。热力影响区晶粒通常由高密度的亚晶界组成。

       热影响区只受热的影响，保持与母材相同晶粒结构，但是受温度的影响，晶粒的尺寸有明显的长大和强化相的粗化，热影响区所经历的温度对其所包含的亚晶影响较小。

搅拌摩擦焊的优缺点

由于搅拌摩擦焊过程中热输入相对于熔焊过程较小，接头部位不存在金属的熔化，是一种固态焊接过程，在合金中保持母材的冶金性能，可以焊接金属基复合材料、快速凝固材料等采用熔焊会有不良反应的材料。

其主要优点如下:

(1)焊接接头热影响区显微组织变化小.残余应力比较低，焊接工件不易变形。

(2)能一次完成较长焊缝、大截面、不同位置的焊接接头高。

(3)操作过程方便实现机械化、自动化，设备简单，能耗低，功效高，对作业环境要求低。

(4)无需添加焊丝，焊铝合金时不需焊前除氧化膜，不需要保护气体，成本低。

(5)可焊热裂纹敏感的材料，适合异种材料焊接。

(6)焊接过程安全、无污染、无烟尘、无辐射等。

搅拌摩擦焊的应用

       搅拌摩擦焊主要是用在熔化温度较低的有色金属，如Al、cu等合金。这和搅拌头的材料选择及搅拌头的工作寿命有关。当然，这也和有色金属熔化焊接相对困难有关，迫使人们在有色金属焊接时寻找非熔化的焊接方法。对于延性好、容易发生塑性变形的黑色材料，经辅助加热或利用其超塑性，也有可能实现搅拌摩擦焊，但这就要看熔化焊和搅拌摩擦焊哪个技术经济指标更合理来决定。

       搅拌摩擦焊在有色金属的连接中已获得成功的应用，但由于焊接方法特点的限制，仅限于结构简单的构件，如平直的结构或圆筒形结构的焊接，而且在焊接过程中工件要有良好的支撑或村垫。原则上，搅拌摩擦焊可进行多种位置焊接，如平焊，立焊，仰焊和俯焊;可完成多种形式的焊接接头，如对接、角接和搭接接头，甚至厚度变化的结构和多层材料的连接，也可进行异种金属材料的焊接。
