搅拌摩擦焊接原理总汇大全-科鼎数控
返回列表 作者:科鼎数控技术工程师 编辑: 来源: 发布日期: 2021.10.20 浏览量:0
       搅拌摩擦焊是指利用高速旋转的焊具与工件摩擦产生的热量使被焊材料局部塑性化,当焊具沿着焊接界面向前移动时,被塑性化的材料在焊具的转动摩擦力作用下由焊具的前部流向后部,并在焊具的挤压下形成致密的固相焊缝。

       搅拌摩擦焊方法与常规摩擦焊一样。搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体或其他形状(如带螺纹圆柱体)的搅拌针伸入工件的接缝处,通过焊头的高速旋转,使其与焊接工件材料摩擦,从而使连接部位的材料温度升高软化。同时对材料进行搅拌摩擦来完成焊接的。

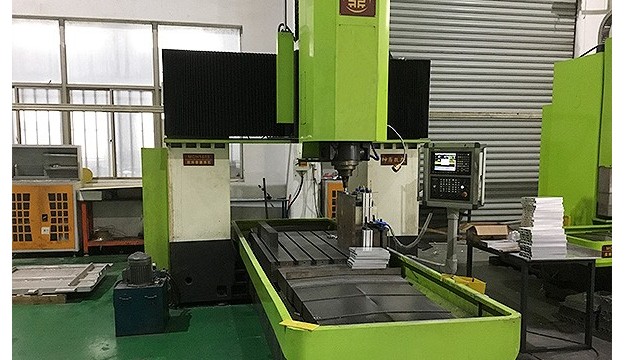

搅拌摩擦焊接原理总汇大全-科鼎数控

       在焊接过程中工件要刚性固定在背垫上,焊头边高速旋转,边沿工件的接缝与工件相对移动。焊头的突出段伸进材料内部进行摩擦和搅拌,焊头的肩部与工件表面摩擦生热,并用于防止塑性状态材料的溢出,同时可以起到清除表面氧化膜的作用。

       在焊接过程中,搅拌针在旋转的同时伸入工件的接缝中,旋转搅拌头(主要是轴肩)与工件之间的摩擦热,使焊头前面的材料发生强烈塑性变形,然后随着焊头的移动,高度塑性变形的材料逐渐沉积在搅拌头的背后,从而形成搅拌摩擦焊焊缝。搅拌摩擦焊对设备的要求并不高,最基本的要求是焊头的旋转运动和工件的相对运动,即使一台铣床也可简单地达到小型平板对接焊的要求。但焊接设备及夹具的刚性是极端重要的。搅拌头一般采用工具钢制成,焊头的长度一般比要求焊接的深度稍短。应该指出,搅拌摩擦焊缝结束时在终端留下个匙孔。通常这个匙孔可以切除掉,也可以用其它焊接方法封焊住。

       科鼎数控从事铝型材加工设备研发制造12年,为汽车、新能源、家居、电子、5G、光伏等各行业铝部件加工提供高精加工设备。主要产品有:CNC加工中心、数控龙门加工中心、型材复合加工中心、效率高快速模具加温炉、全自动铝材锯切机、搅拌摩擦焊接等等。军工技术背景,30余位技术人才,技术班底深厚,并荣获16项发明专利认证。科鼎数控设备品质大型企业一致信赖,共同见证硬核实力。欢迎新老客户咨询服务热线:0510-87553118
