卧式加工中心详解

返回列表 作者：科鼎数控编辑：来源：发布日期： 2021.07.14 浏览量：0

卧式加工中心 是指主轴轴线与工作台平行设置的加工中心机床。可加工较大零件，又可分度回转加工，最适合于零件多工面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工，具有在一次装夹中完成箱体孔系和平面加工的良好性能，还特别适合于箱体孔的调头镗孔加工，广泛应用于汽车、内燃机、航空航天、家电、通用机械等行业。

卧式加工中心详解

一、固定立柱型

1、主轴箱十字运动，主轴箱作X、Z向运动，工作台作Y向运动。适用于中小型零件的镗、铣等多工序加工。

2、工作台十字运动，工作台作X、Z向运动，主轴箱作Y向运动，主轴箱在立柱上有正挂、侧挂两种形式。适用于中型复杂零件的镗、铣等多工序加工。

3、主轴箱侧挂与立柱，主轴箱作Y、Z向运动，这种布局形式与刨台型卧式铣镗床类似，工作台作X向运动。适用于中型零件镗、铣等多工序加工。

二、移动立柱型

1、立柱十字运动型，立柱作Z、U（与X向平行）行运动，主轴箱在立柱上作Y向运动，工作台在前床身上作X向运动。适用于中型复杂零件的镗、铣等多工序加工。

2、刨台型，床身呈T字形，工作台在前床身上作X向运动，立柱在后床身上作Z向运动。主轴箱在立柱上有正挂、侧挂两种形式，作Y向运动。适用于中、大型零件，特别是长度较大零件的镗、铣等多工序加工。

3、主轴滑枕进给型，主轴箱在立柱上作Y向运动，主轴滑枕作Z向运动。立柱作X向运动。工作台是固定的，或装有回转工作台。可配备多个工作台，适用于中小型多个零件加工，工件装卸与切削时间可重合。

与立式加工中心的区别

一、工作台

立式加工中心工作台一般为十字滑台结构的T型槽工作台，有两套运动机构负责相互垂直方向的工作台移动，X向进给的工作台覆盖在负责Y向进给的导轨之上。

卧式加工中心的工作台只做X或Y向运动，工作台形式一般为点阵螺孔台面的旋转式工作台，相对较容易选装交换式双工作台。

二、主轴

立式加工中心是指主轴为垂直状态的加工中心，卧式加工中心指主轴为水平状态的加工中心。

三、加工对象

立式加工中心受立柱高度及换刀装置的限制，不能加工太高的零件，适合加工盘、套、板类零件，所加工工件体积相对较小，如果要实现工件的侧面加工必须加装角度头或者数控转台。如在工作台上安装一个沿水平轴旋转的回转台，可用以加工螺旋线类零件。

卧式加工中心在一次装夹后可以完成除安装面和顶面以外的其余四个表面的加工，最适合加工箱体类零件，加装角度头后可以实现五面体加工。

四、排屑

立式加工中心在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。

卧式加工中心加工时排屑容易，加工状况相对较理想。

五、立柱

立式加工中心的立柱一般不移动，为了追求刚性一般造得尽可能的粗壮。也有动柱式立式加工中心，动柱立式加工中心工作台只做X或Y向运动，立柱相应会做Y或X向运动，这种设计方式对立柱的驱动电机有较大的功率要求。

卧式加工中心的立柱一定是动柱式的，正T型的卧式加工中心立柱沿X向移动，倒T型的卧式加工中心立柱沿Z向移动。移动立柱的结构要求立柱必须在满足刚性的前提下尽可能的轻巧，国外机床往往用钢板焊接结构来解决这个问题。

六、操控

立式加工中心装夹方便，便于操作，易于观察加工情况，调试程序容易。

卧式加工中心所加工工件普遍比较庞大，装夹困难，不容易监控加工过程，操作调试相对困难。

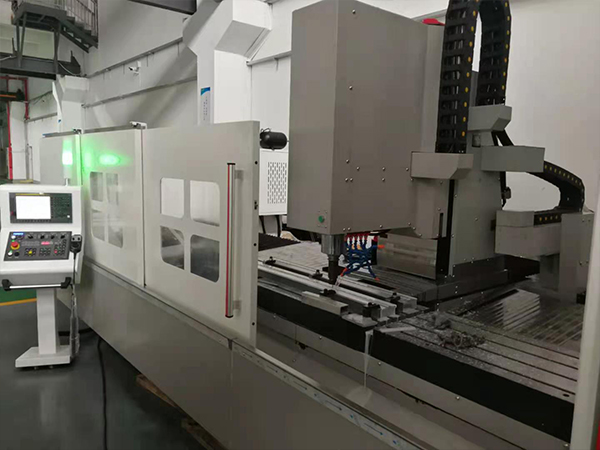

工业铝型材加工中心

工业铝型材加工中心操作包含很多功能，比如切割、钻孔和攻螺纹等等都是通过数控来加工的。大家都知道要定制铝型材框架（工作台、防护围栏、洁净棚等），必须要对铝型材或者铝合金板材等进行加工。传统的铝型材框架都是靠人工加工的，误差大，效率低，大大影响了使用效果和增加了损耗率。而自从有了CNC加工中心，铝型材加工的精度更高，准确度无误，不仅仅方便使用，还节省了人力和资源。

工业铝型材加工中心有两大优点，使得铝型材厂家和客户都喜欢利用它来加工铝型材，定制框架。第一，计算机软件控制操作，使得复杂的工作简单化，大大节约了人力和时间；第二，CNC加工精度高无误差，损耗低，很多行业都可以放心选择。
