数控加工中心的对刀原理和常用方法-科鼎数控
返回列表 作者:科鼎数控技术工程师 编辑: 来源: 发布日期: 2021.10.24 浏览量:0
       通过上一篇的学习,我们了解了数控加工中心 坐标系的建立。理论上有了一定的认识,但实际操作起来可能还有很多疑问。今天科鼎小编带大家实际演示一次对刀的方法。能更直观地理解坐标系和对刀之间的联系。
       在学习对刀前我们先熟悉一个指令M06 T(刀号),是一个自动换刀指令。数控加工中心有一刀库,我们如果需要哪把刀就用这个指令把它调出来。当然还有另一种情况就是手动换刀,这个比较容易,你可以参看各厂家的说明书,了解下松刀和紧刀按钮就可以了。
实例:将一个大小为200X200X30工件装夹刀数控加工中心的工作台上,对刀要求以工件的O点作为原点,建立工件坐标系,设置相关参数。

方法:首先在主轴上通过M06 T(刀号)指令或者手动换刀的方式装上直径为10的寻边器。

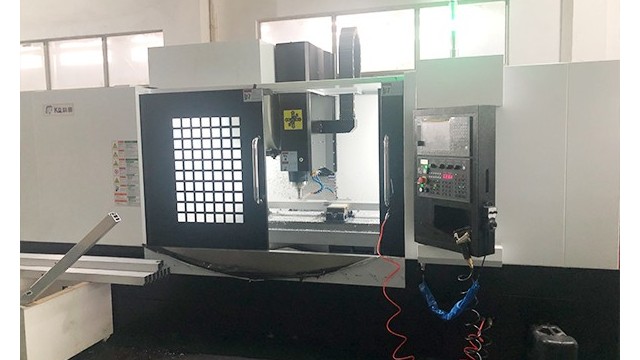

数控加工中心的对刀原理和常用方法-科鼎数控

这是一个偏心式寻边器,通过靠近工件边缘寻找同轴旋转点的方法来确定主轴中心。当然要注意的是当寻边器同轴后的点离我们所需的位置差一个半径的距离5毫米,计算时要留意。

       将机床调到手轮模式,移动滑台到所需位置后,按下刀偏设置按钮(offset setting),找到坐标系,界面中有显示G54坐标系的XYZ,我们按之前的方法一一输入XY的机械坐标位置。输入键按钮为input。由此XY面的坐标系已经完成,对Z轴因为刀具长短的关系,我们每次加工如果要用到2把以上的刀,就不能直接在Z轴输入。我们需要在刀偏中设置。

        以上就是数控加工中心的对刀原理和常用方法了, 我们科鼎数控设备有着12年数控设备制造/销售的企业, 公司主要产品有:CNC加工中心、数控龙门加工中心、型材复合加工中心、快速模具炉、全自动铝材锯切机、搅拌摩擦焊机、全自动开模机、碱水循环回收设备等等,想了解更多   铝型材加工中心 相关的问题,欢迎联系我们: 0510-87553118 ,我们有经验丰富的工程师为您解答。
