数控自动锯的工作原理是什么?

返回列表 作者: 编辑: 来源: 发布日期: 2021.01.04 浏览量:0

数控自动锯主要用于锯切碳素结构钢、低合金钢、高合金刚、特殊合金钢和不锈钢、耐酸钢等各种合金及金属材料。具有自动化程度高、材料损耗低等特点。可进行机件的锻压、切割,主要用于家具行业、钢材切割行业。那么数控自动锯的工作原理是什么呢?下面就跟随科鼎数控小编一起来看看吧!

数控自动锯根据结构分为卧式带锯床、立式带锯床,卧式又分为剪刀式、双立柱、单立柱式带锯床;立式可分为滑车与滑台带锯床;根据使用操作分为手动型、自动型;根据使用控制器的自动化程度可分为手动型,半自动型,全自动型,自动型又分为PLC逻辑控制(数控)与行程开关式控制等;根据切割角度要求分为角度锯床(能锯切角度0~45度)无角度即90度垂直切割。

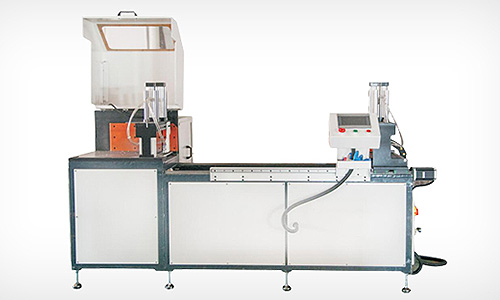

数控自动锯(4)

数控自动锯的工作原理:

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。

润滑系统开车前须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑,由蜗轮箱上部的油塞孔注入,箱仙面备有油标,当锯梁位于较低位置时,油面应位于油标的上、下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。

锯条传动安装在蜗轮箱上的电动机通过皮带轮,三角胶带驱动蜗轮箱内的蜗杆和蜗轮,带动主动轮旋转,再驱动绕在主动\被动轮缘上的锯条进行切削回转运动。锯条进给运动由升降油缸和调速阀组成的液压循环系统,控制锯梁下降速度从而控制锯条的进给(无级调速)运动。锯刷旋转在锯条出屑的地方,并随着锯条走锯的方向旋转,并由冷却泵供冷却液清洗,清理锯齿上的切屑。冷却液在底座的右侧冷却切削液箱里,由水泵直接驱动供冷却液。

按紧停(停止)按钮,顺时针方向旋转,油泵电机工作,齿轮泵工作,油液经过滤网进入管路,调节溢流阀使系统工作压力达要求。反之按钮向内压,所有电机停止工作。工件夹紧按钳紧按钮,电磁阀工作,液压油进入夹油缸左边,右边液压油回油箱,左钳向工件夹紧。

锯梁下降按工作按钳,液压油通过电磁阀进入升降油缸有杆腔;无杆腔液压油通过电磁阀,单向调速阀回油箱。锯梁快降按下降按钮,液压通过电磁阀工作,油进入升降油缸有杆腔,无杆腔油通过电磁阀回油箱。锯梁上升按上升按钮,液压油通过电磁阀进入升降油缸的无杆腔;有杆腔油经过电磁阀回油箱。工件松开按钳松按钮,液压油通过电磁阀进入夹紧油缸右边;左边液压油能过电磁阀回油箱,左钳口向左运动工件松开。

系统的模拟输入输出模块,使锯削过程的监控具有广泛的意义,如:锯床只要增加锯条变形的反馈,即可对锯削速度进行自适应调整。增加伺服阀,即可对锯削过程的速度和位置控制进行优化。系统的管理功能使材料和工件的管理更方便。系统的中文界面和实时的图形状态显示,使操作更友好更直观。
