江苏科鼎鑫数控设备有限公司

型材设备选科鼎,品质效率鼎上鼎12年专注铝型材专用数控加工设备研发与生产

直供热线:189015232260510-87553118

铝型材加工中心|数控加工中心|型材加工中心|加工中心厂家
搅拌摩擦焊机焊铝合金怎样焊更牢固-科鼎数控
返回列表 作者:科鼎数控 编辑: 来源: 发布日期: 2021.08.30 浏览量:0

         搅拌摩擦焊机 该设备是一台将铝材或铜材通过高速摩擦溶解再凝固的焊接设备。1、焊接过程中不需要消耗焊条、焊丝、焊剂或保护气体等其它辅助材料。2、能一次完成较长焊缝、大面积、不同位置的焊接。 3、操作过程全机械自动化,设备能耗低、功效高,对作业环境要求低。 4、可焊接裂纹敏感的材料,适合异种材料焊接,如:铝铜结合、铝镁结合焊接等等。5、焊接过程安全、无污染、无烟尘、无辐射等等。

搅拌摩擦焊机焊铝合金怎样焊更牢固

            1、铝在空气中及焊接时极易氧化,生成的氧化铝(Al2O3)熔点高、非常稳定,不易去除。阻碍母材的熔化和熔合,氧化膜的比重大,不易浮出表面,易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分,易使焊缝产生气孔。焊接前应采用化学或机械方 法进行严格表面清理,清除其表面氧化膜。在焊接过程加强保护,防止其氧化。钨极氩弧焊时,选用交流电源,通过“阴极清理”作用,去除氧化膜。气焊时,采用去除氧化膜的焊剂。在厚板焊接时,可加大焊接热量,例如,氦弧热量大,利用氦气或氩氦混合气体保护,或者采用大规范的熔化极气体保护焊,在直流正接情况下,可不需要“阴极清理”。

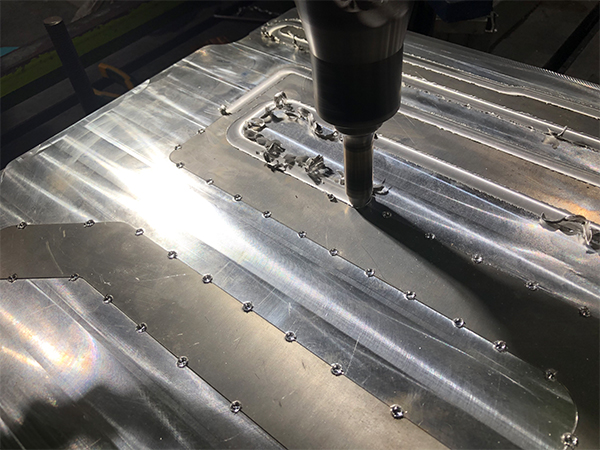

搅拌摩擦焊机焊铝合金怎样焊更牢固-科鼎数控

  2、铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中,大量的热量能被迅速传导到基 体金属内部,因而焊接铝及铝合金时,能量除消耗于熔化金属熔池外,还要有更多的热量无谓消耗于金属其他部位,这种无用能量的消耗要比钢的焊接更为显著,为 了获得高质量的焊接接头,应当尽量采用能量集中、功率大的能源,有时也可采用预热等工艺措施。

  3、铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大,焊件的变形和应力较大,因此,需采取预防焊接变形的措施。铝焊 接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下,可采用铝硅 合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大,随着硅含量增加,合金结晶温度范围变小,流动性显著提高,收缩率下降,热 裂倾向也相应减小。根据生产经验,当含硅5%~6%时可不产生热裂,因而采用SAlSi條(硅含量4.5%~6%)焊丝会有更好的抗裂性。

  4、铝对光、热的反射能力较强,固、液转态时,没有明显的色泽变化,焊接操作时判断难。高温铝强度很低,支撑熔池困难,容易焊穿。

  5、铝及铝合金在液态能溶解大量的氢,固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中,氢来不及溢出,极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分,都是焊缝中氢气的重要来源。因此,对氢的来源要严格控制,以防止气孔的形成。

  6、合金元素易蒸发、烧损,使焊缝性能下降。

  7、母材基体金属如为变形强化或固溶时效强化时,焊接热会使热影响区的强度下降。

  8、铝为面心立方晶格,没有同素异构体,加热与冷却过程中没有相变,焊缝晶粒易粗大,不能通过相变来细化晶粒。

                                                                           科鼎数控公司 设备:

                                                                                               搅拌摩擦焊机:www.keding168.com

【相关推荐】

咨询热线

18901523226
